Spanning tree

Comment trouver quel switch est pont racine pour chaque VLAN

Le spanning tree décide quels liens transmettent et lesquels restent en attente, et il le décide à partir du pont racine. Si la racine n'est pas là où vous l'avez conçue, le trafic emprunte un chemin que vous n'avez pas choisi. La liste STP indique, pour chaque switch et chaque VLAN, quel pont il considère comme racine : vous vérifiez tout le parc d'un seul coup d'oeil.

Toutes les questions
Avant de commencer

Ce qu'il vous faut

  • Module requis: stp.
  • Permission requise: view_stp.
  • Cisco and Huawei switches only

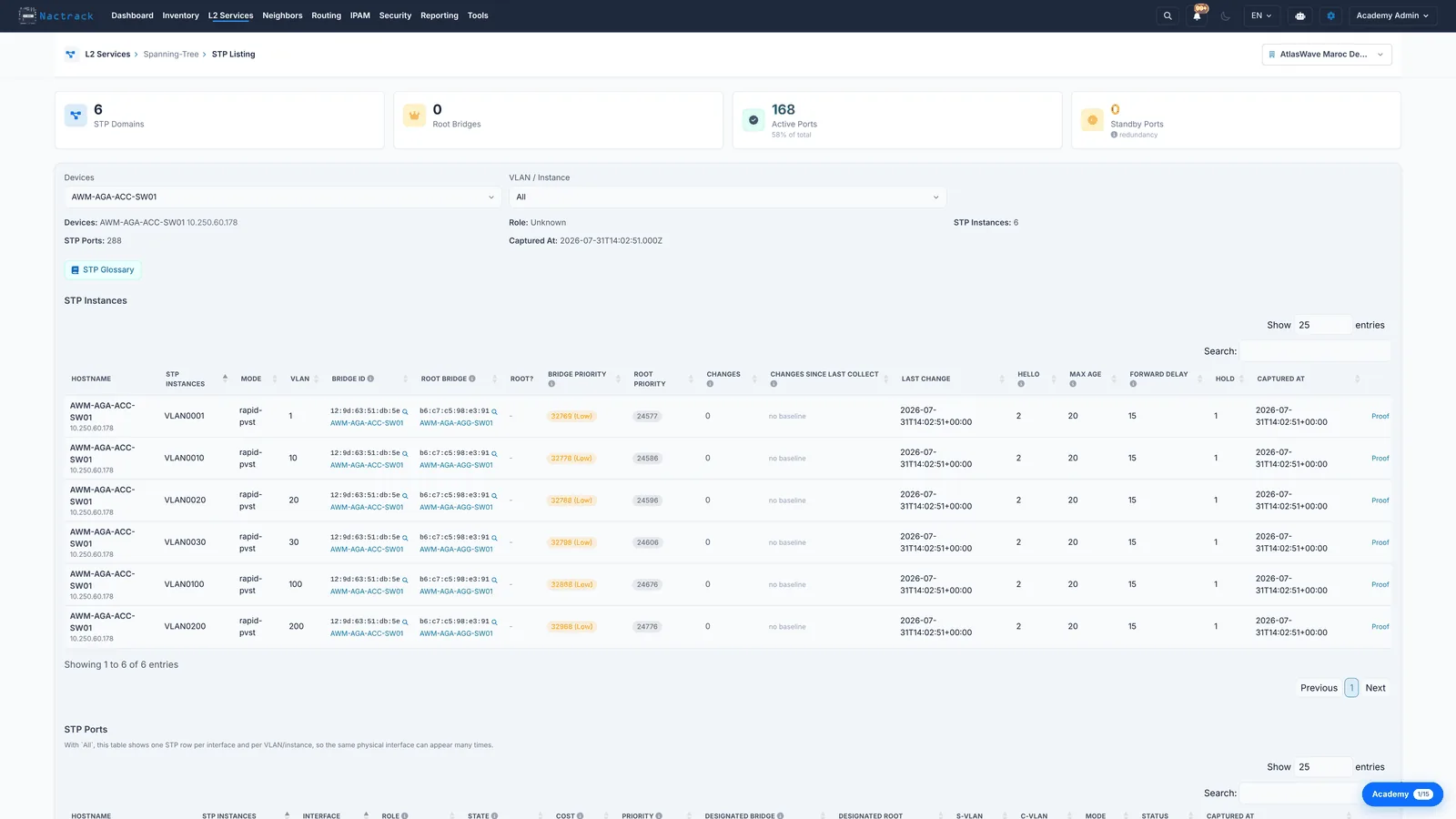

1. Ouvrir Services L2 puis Spanning-Tree

app.nactrack.com/spanning-tree
Ouvrir Services L2 puis Spanning-Tree
Ouvrez Services L2 et choisissez Spanning-Tree. Le tableau du haut donne une ligne par switch et par VLAN : Bridge ID est l'identité propre du switch, et Root Bridge celui qu'il considère actuellement comme racine. Les deux sont affichés en adresse plus nom, ce qui évite toute traduction de MAC.

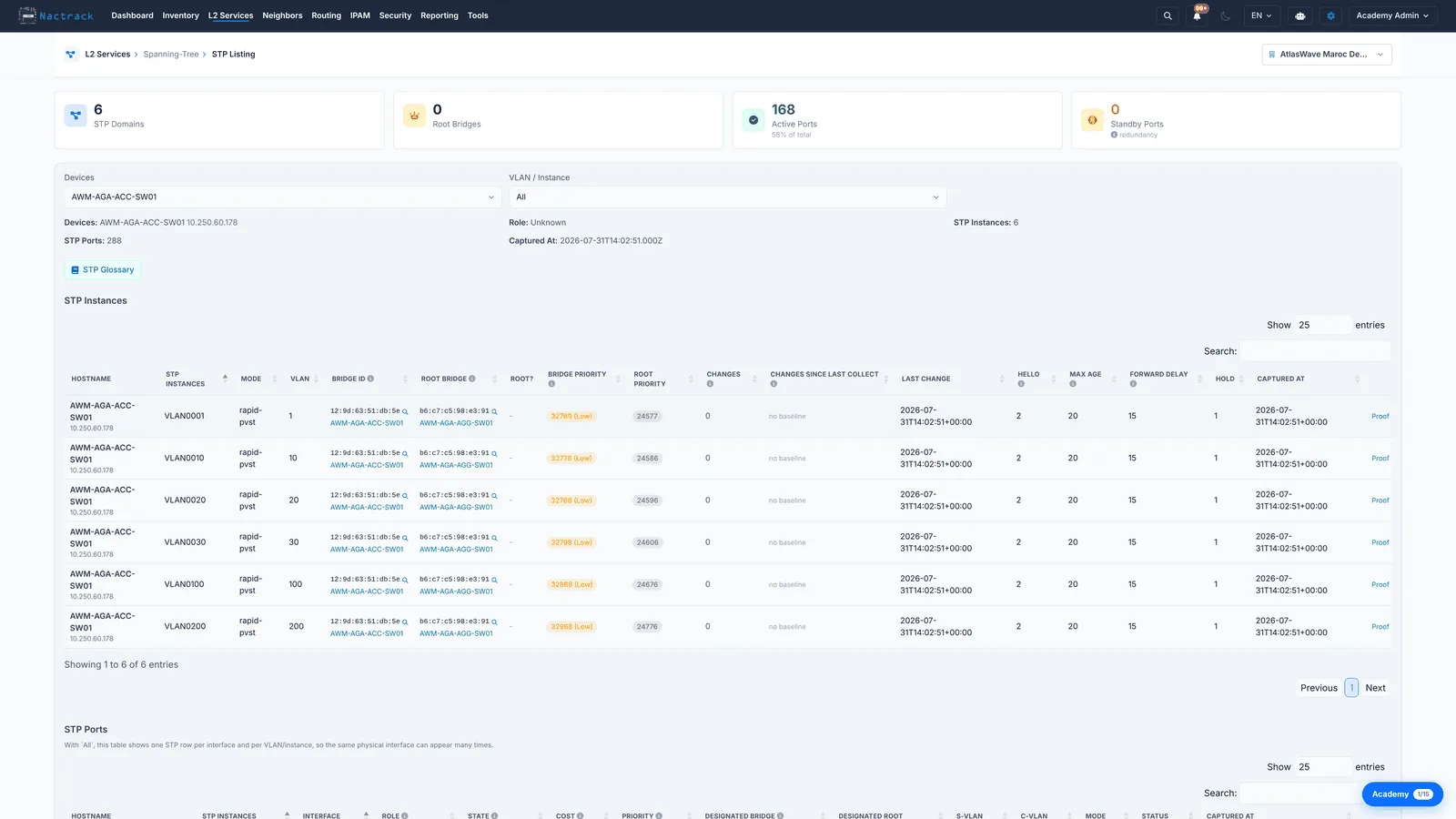

2. Lire un domaine

app.nactrack.com/spanning-tree
Lire un domaine
Parcourez la colonne Root Bridge. Dans un campus sain, tous les VLAN devraient désigner le même switch d'agrégation, et Root Priority indique si cela a été configuré volontairement ou remporté par hasard sur une adresse départageante.
Les limites

Ce que cette vue ne dit pas

  • Une priorité laissée par défaut signifie que la racine a été déterminée par l'adresse MAC la plus basse et non par conception. Elle changera le jour où ce switch sera remplacé.
  • Le spanning tree n'est collecté que sur les switchs Cisco et Huawei, et il est retiré des routeurs. Une couche d'accès Aruba ou Dell n'apparaîtra pas ici, même si elle exécute bien du spanning tree.
